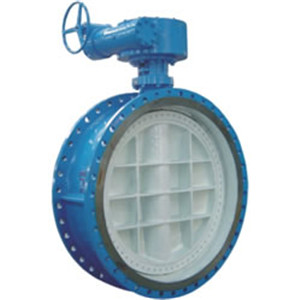

我們閥門行業種類繁多,常用的就是蝶閥,有國標蝶閥、美標蝶閥、中石化專用蝶閥,下面小編來簡單說下我們常用的國標蝶閥的型號說明,讓您一看型號就能明白這個蝶閥的具體結構、連接方式、材質等等,就算不懂閥門的您看過也大概懂蝶閥型號了。
首先我們先了解下怎么來編制一個蝶閥的型號,一個完整的蝶閥國標型號是由D(代表蝶閥)+閥門傳動方式+連接方式+閥門結構形式+閥座密封形式+閥門壓力+閥體材質,這樣下來就是一個完整的蝶閥型號了,我再來說下具體每個編號代表的意思。
一、 蝶閥我們都是用大寫的【D】表示,所以閥門首字母是D的就表示是蝶閥。
二、 閥門傳動方式就是指我們蝶閥開啟關閉的方式:
手動(空白)、3:渦輪傳動、6:氣動傳動、9:電動
三、 連接方式符號:4:法蘭連接、6:焊/接連接、7:對夾連接
四、 閥門結構形式符號:1:中線形式、2:雙偏心形式、3:三偏心形式
五、 閥座密封形式符號:H:硬密封、X:軟密封、F:襯四FU
六、 閥門壓力符號有國標蝶閥(PN表示)和美標蝶閥(表示class)之分的:
蝶閥國標的壓力符號:10:10公斤、16:16公斤、25:25公斤、40:40公斤
蝶閥美標壓力符號:150LB:16公斤、300LB:25公斤【LB代表蝶閥美標的單位】
七、閥體材質符號:Z:鑄鐵(也可以直接空白)、Q:球墨鑄鐵、C:鑄鋼、P:不銹鋼304、R:不銹鋼316
以上就是常見蝶閥國標的型號說明,舉例來說下:D941X-10P
【D941X-10P】:D表示蝶閥、9表示電動、4表示法蘭、1表示中線形式、X表示軟密封、10表示10公斤壓力、P表示不銹鋼304材質
