回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發(fā)生事故。

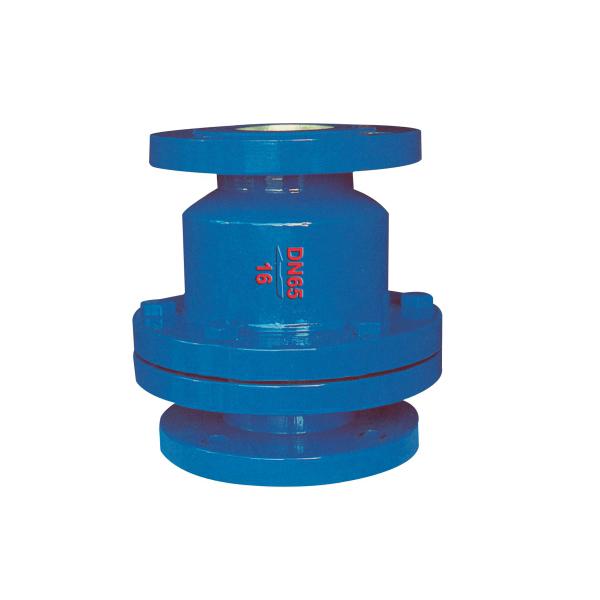

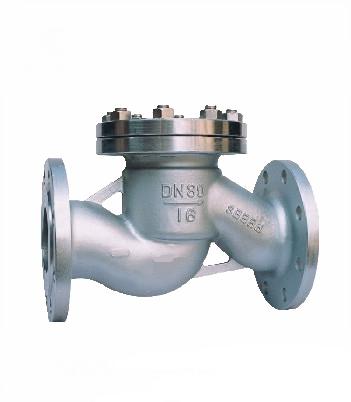

止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
主要零件材料
零件名稱 | 材料牌名 | |||
閥體 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥蓋 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
銷軸 | 2Crl3 | 2Crl3 | 1Cr18Ni9Ti | 1Cr18Ni12MO2Ti |
墊片 | 石墨纏繞墊片 | 石墨纏繞墊片 | 聚四氟乙稀纏繞墊片 | 聚四氟乙稀纏繞墊片 |
型號性能規(guī)范
公稱壓力 PN（MPa） | 殼體材料 | 試驗壓力(Mpa) | |||||
WCB | ZGCr5Mo(C5) | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 強度試驗 | 液體密封 | 氣體密封 | |
1.6 | H44H-16C | H44Y-16I | H44W-16P | H44W-16R | 2.4 | 1.8 | |
2.5 | H44H-25 | H44Y-25I | H44W-25P | H44W-25R | 3.8 | 2.8 | |
4.0 | H44H-40 | H44Y-40I | H44W-40P | H44W-40R | 6.0 | 4.4 | |
6.4 | H44H-64 | H44Y-64I | H44W-64P | H44W-64R | 9.6 | 7.1 | |
10.0 | H44H-100 | H44Y-100I | H44W-100P | H44W-100R | 15.0 | 11.0 | |
適用溫度 | -29-425℃ | ≤550℃ | -40-200℃ | -40-200℃ | 超出溫度范圍，請訂貨時注明 | ||
